建筑絕熱用20種保溫材料大全，優(yōu)劣勢(shì)及參數(shù)對(duì)比

第一章 絕熱材料分類

第二章 無(wú)機(jī)類材料

第三章 有機(jī)類材料

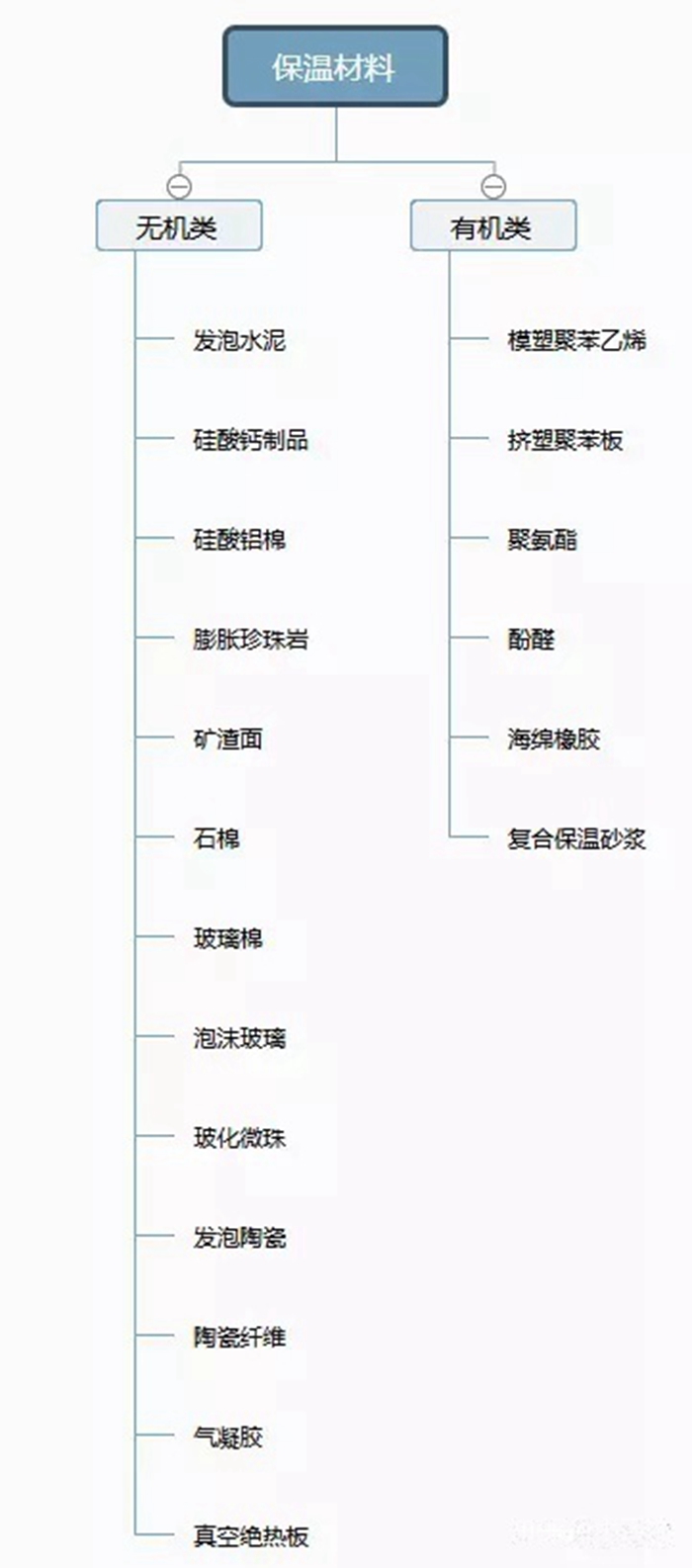

第一章 絕熱材料分類

絕熱材料是保溫材料和隔熱材料的統(tǒng)稱，通常把防止室內(nèi)熱量外流的叫保溫材料，防止室外熱量進(jìn)入的叫隔熱材料。一般是指導(dǎo)熱系數(shù)≤0.12W/(m·K)的材料。

按形態(tài)可分為纖維狀、微孔狀、氣泡狀和層狀等。按材料成分可以分為有機(jī)、無(wú)機(jī)兩大類。

第二章 無(wú)機(jī)類材料

發(fā)泡水泥

硅酸鈣制品

硅酸鋁棉

膨脹珍珠巖

巖棉

礦渣棉

石棉

玻璃棉

泡沫玻璃

?；⒅?/span>

發(fā)泡陶瓷

陶瓷纖維

氣凝膠

真空絕熱板

優(yōu)勢(shì)：防火阻燃，變形系數(shù)小，性能穩(wěn)定環(huán)保，施工難度小，成本較低。

劣勢(shì)：容重較大、致密性和可加工性較差，保溫隔熱性能差。

☆以下參數(shù)僅供參考☆

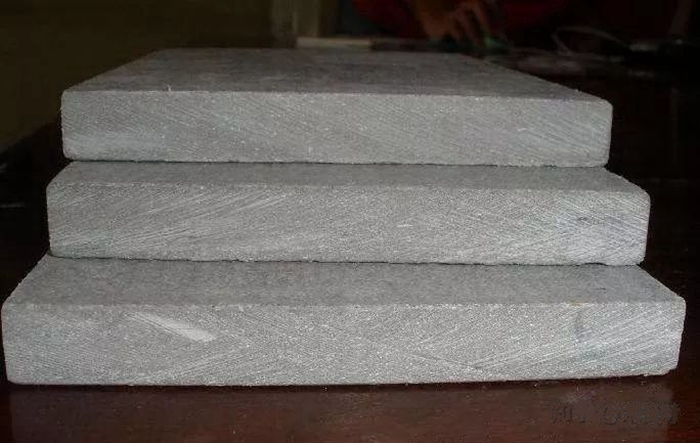

一、發(fā)泡水泥（Foam cement）

導(dǎo)熱系數(shù) 0.08-0.28 W/(m·K)

干體積密度 300-1600 Kg/m3

抗壓強(qiáng)度 0.6-4.5 MPA

發(fā)泡水泥又稱保溫混凝土、泡沫混凝土、加氣混凝土、發(fā)泡混凝土。

將泡沫與水泥漿均勻混合，然后現(xiàn)澆施工或模具成型，形成的一種含有大量封閉氣孔的保溫材料。

屬于氣泡狀絕熱材料。在建筑保溫中有廣泛的應(yīng)用。

二、硅酸鈣制品（CaSiO?）

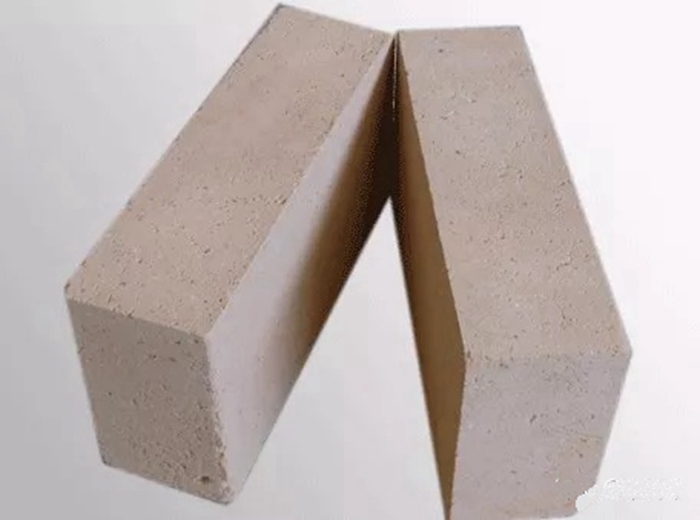

1、 硅藻土保溫磚

孔隙率 50%-80%

密度 700Kg/m3左右

導(dǎo)熱系數(shù) 0.13-0.20W/(m.k)

使用溫度 ≤1250℃

以硅藻土為主要原料添加一些可燃材料，經(jīng)混合、成型、燒結(jié)等制成。主要用于工業(yè)窯爐和其他熱工設(shè)備、熱力管道的隔熱。

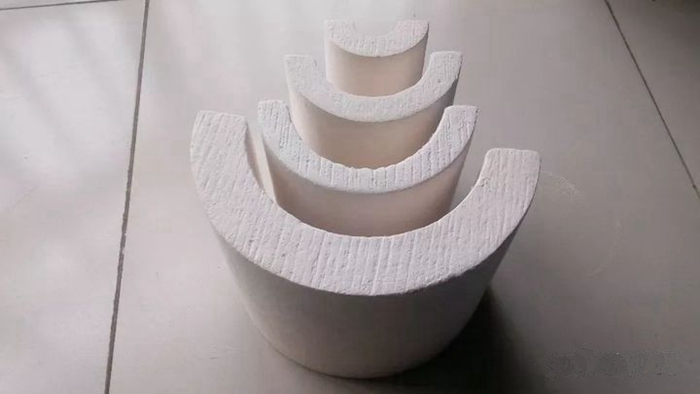

2、硅酸鈣保溫材料

密度 140-270kg/m3

導(dǎo)熱系數(shù) 0.058-0.075 W/(m·k)

使用溫度 ≤1000℃

由硅藻土或硅石與石灰等經(jīng)配料拌合、成型及水熱處理等工序制成。主要用于電力、冶金、石化、建筑、船舶等領(lǐng)域的防火隔熱。

三、硅酸鋁棉（Al?O?·SiO?）

干密度 ≤220kg/m3

導(dǎo)熱系數(shù) ≤ 0.07W/(m·k)

抗壓強(qiáng)度 ≥100kpa

漿體密度 ≤ 1000kg/m3

體積收縮率 ≤20.0%

使用溫度 ＞1000℃

硅酸鋁又稱為耐火纖維。采用焦寶石、高純氧化鋁、二氧化硅等原料高溫熔化噴制成纖，壓制成型。

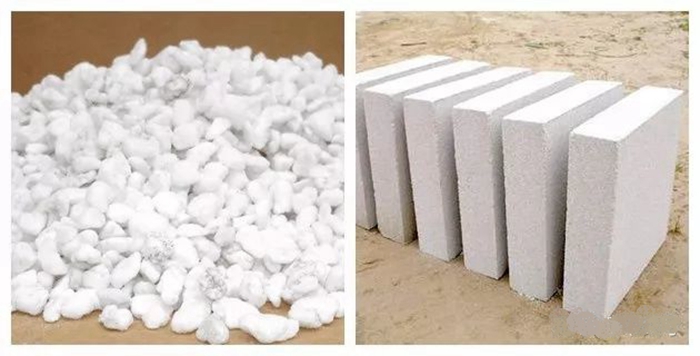

四、膨脹珍珠巖（expanded perlite）

低溫導(dǎo)熱系數(shù) 0.028～0.038W/(m·K)

常溫導(dǎo)熱系數(shù) 0.0245～0.048W/(m·K)

高溫導(dǎo)熱系數(shù) 0.058～0.175W/(m·K)

最高使用溫度 800℃左右

是一種天然酸性玻璃質(zhì)火山熔巖，因在1000～1300℃高溫下，體積膨脹4～30倍，故統(tǒng)稱為膨脹珍珠巖。

包括珍珠巖、松脂巖和黑曜巖。作為高效保溫、保冷填充材料，廣泛用于建筑、冶金、石油、機(jī)械、輕工、水電、鑄造、醫(yī)藥、食品、農(nóng)林園藝等部門(mén)。

五、巖棉（stone wool）

導(dǎo)熱系數(shù) 0.030-0.047 W/(m·K)

密 度 180kg/m3左右

壓縮強(qiáng)度　40-100Kpa

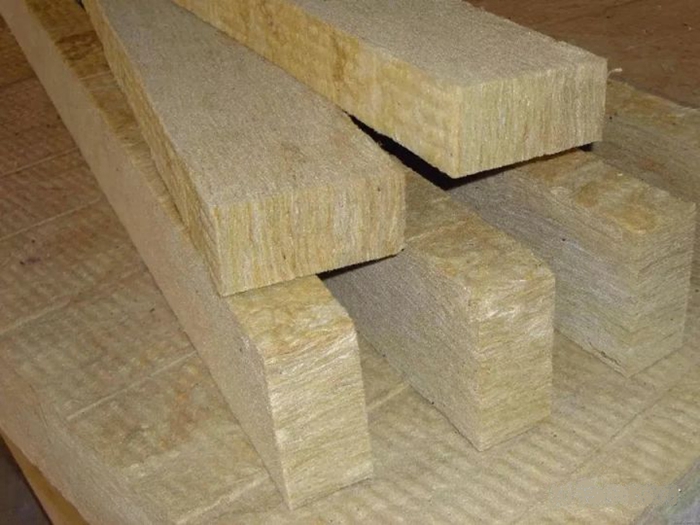

巖棉起源于夏威夷火山噴發(fā)。其生產(chǎn)過(guò)程是模擬火山噴發(fā)這一自然過(guò)程。采用玄武巖、白云石等為主要原材料，經(jīng)1450℃以上高溫熔化后，高速離心成纖維，然后固化、切割成不同規(guī)格和用途的巖棉產(chǎn)品。

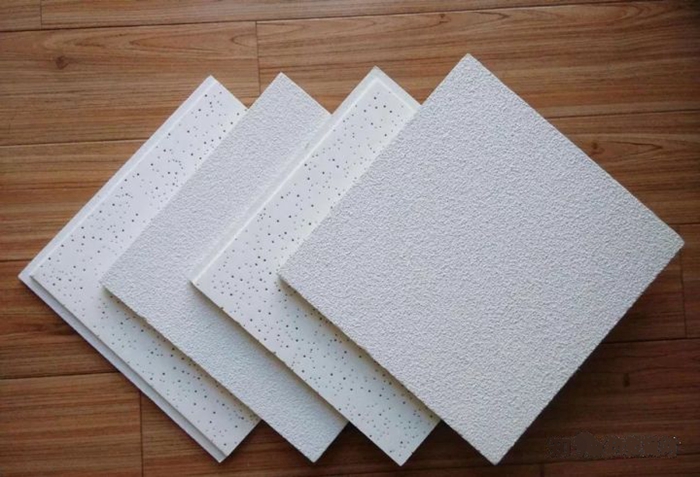

六、礦渣棉（mineral wool）

原棉容重 50～100kg/m3

氈容重 40～200kg/m3

板容重 70～500kg/m3

熱導(dǎo)率 0.041～0.07 W/(m·K)

由硅酸鹽熔融物制得的棉花狀短纖維，以冶金礦渣或粉煤灰為主要原料者稱礦渣棉。

成棉工藝有噴吹法、離心法及離心噴吹法三種。礦棉與粘合劑再經(jīng)成型、干燥、固化等工序可制成各種礦棉制品。

七、石棉（asbestos）

耐受溫度 1400℃左右

熱導(dǎo)率 0.13～0.15 W/(m·K)

天然纖維狀的硅酸鹽類礦物質(zhì)的總稱。分類有蛇紋石石棉、角閃石石棉、陽(yáng)起石石棉、直閃石石棉、鐵石棉、透閃石石棉等。

因石棉纖維能引起石棉肺、胸膜間皮瘤等疾病，許多國(guó)家列為致癌物禁止使用。

常見(jiàn)的石棉水泥制品有，石棉水泥管、石棉水泥瓦、石棉水泥板等。

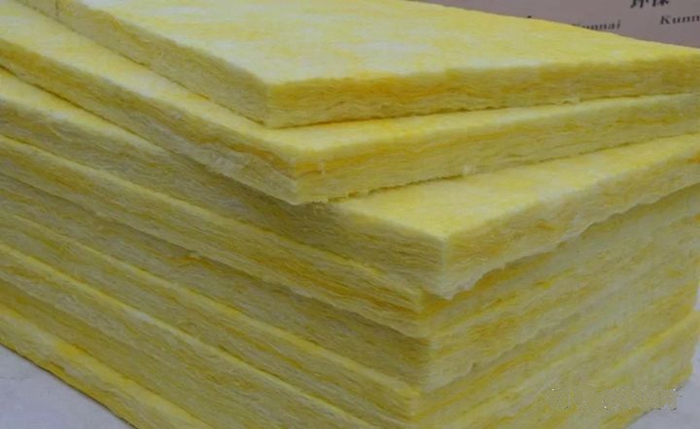

八、玻璃棉

容重 10-120kg/m3

導(dǎo)熱系數(shù) 0.042 W/(m·K)左右

玻璃棉化學(xué)成分屬玻璃類，是一種人造無(wú)機(jī)纖維。玻璃棉是將熔融玻璃纖維化，形成棉狀的材料。

具有成型好、體積密度小、熱導(dǎo)率彽、吸音性好、耐腐蝕、化學(xué)性能穩(wěn)定等特點(diǎn)。

因有纖維灑落必須隱蔽使用，常用表面處理辦法：貼塑料面紙和表面噴涂。

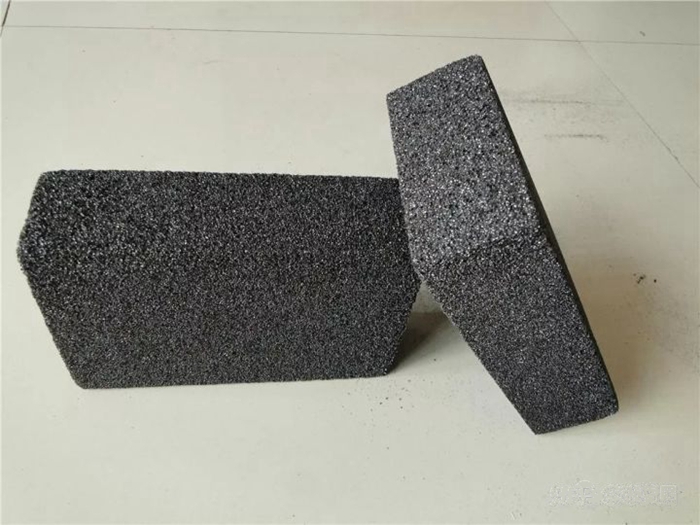

九、泡沫玻璃（foam glass）

密度 160-220kg/m3

導(dǎo)熱系數(shù) 0.058W/(m·K)左右

氣泡直徑 1-2mm

由碎玻璃、發(fā)泡劑、改性添加劑和發(fā)泡促進(jìn)劑等，經(jīng)粉碎、混合、高溫熔化，發(fā)泡、退火而制成的無(wú)機(jī)非金屬玻璃材料。

吸聲泡沫玻璃為50%以上開(kāi)孔氣泡，絕熱泡沫玻璃為75%以上的閉孔氣泡。

十、?；⒅?/span>

容重輕 80～120kg/m3

導(dǎo)熱系數(shù) 0.043-0.070W/(m·K)

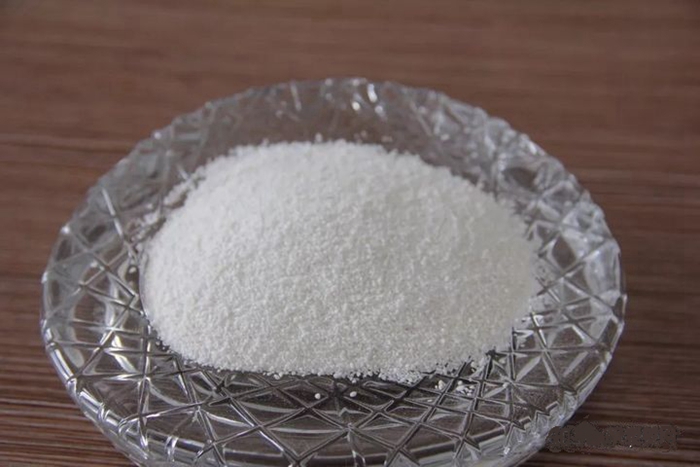

膨脹?；⒅槭且环N無(wú)機(jī)玻璃質(zhì)礦物材料，經(jīng)過(guò)多級(jí)碳化硅電加熱管式生產(chǎn)工藝技術(shù)加工而成。

呈不規(guī)則球狀體顆粒，內(nèi)部多孔空腔結(jié)構(gòu)，表面?；忾]，光澤平滑。

可替代粉煤灰漂珠、玻璃微珠、膨脹珍珠巖、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用。

十一、發(fā)泡陶瓷

密度 250~280kg/m3

導(dǎo)熱系數(shù) 0.08~0.1W/(m·K)

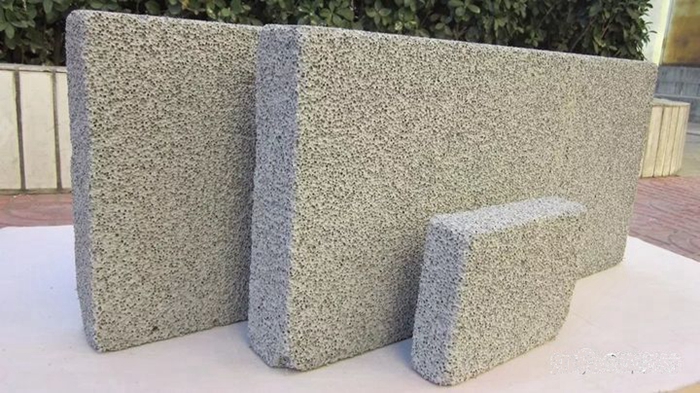

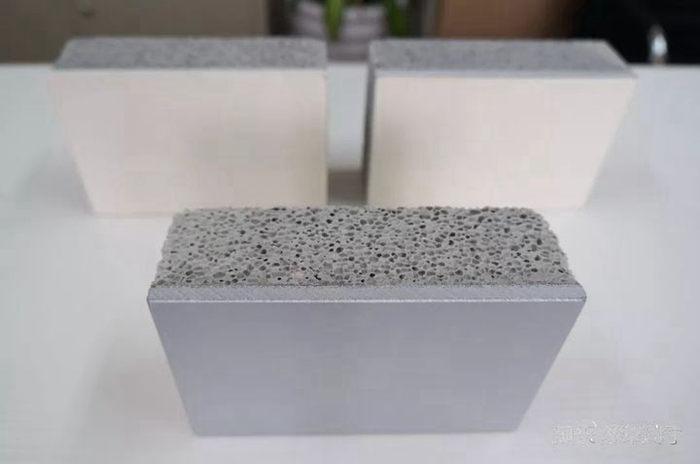

以陶土尾礦、陶瓷碎片、河道淤泥等作為主要原料，經(jīng)高溫焙燒而成的閉孔陶瓷材料。

熱脹冷縮下不開(kāi)裂、不變形、不收縮，雙面粉刷無(wú)機(jī)界面劑后與水泥砂漿拉伸粘接強(qiáng)度即可達(dá)到0.2MPa以上。

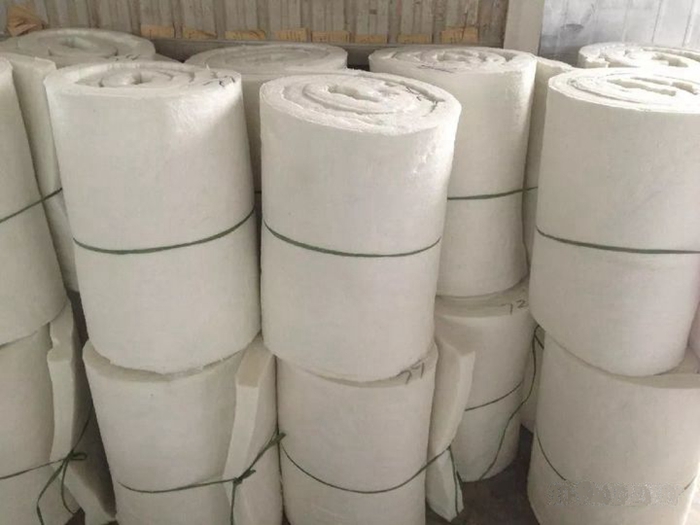

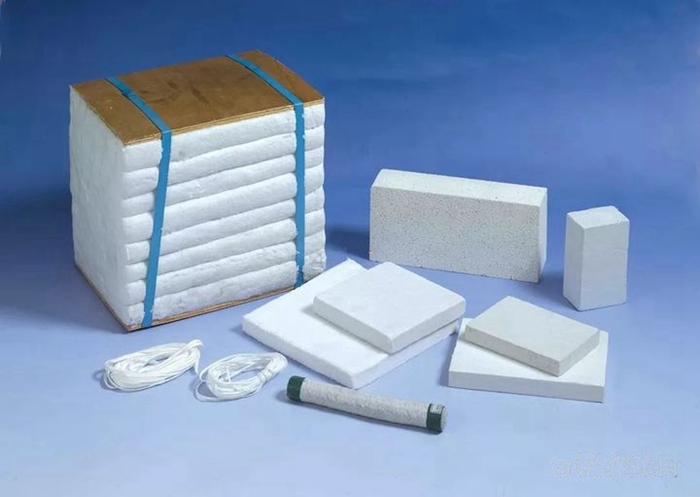

十二、陶瓷纖維（ceramic fiber）

纖維直徑 2-5um

普通陶瓷纖維又稱硅酸鋁纖維，一般把陶瓷纖維毯分為兩類，一種是甩絲毯，一種是噴絲毯。

陶瓷纖維制品是一種優(yōu)良的耐火材料。具有重量輕、耐高溫、熱容小、保溫絕熱性能良好、高溫絕熱性能良好、無(wú)毒性等優(yōu)點(diǎn)。

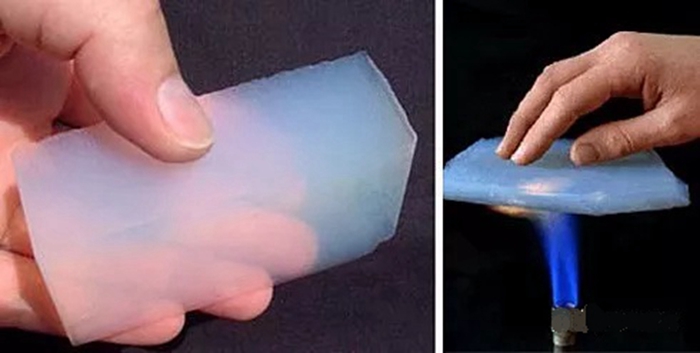

十三、氣凝膠（aerogel）

密度 3kg/m3左右

熱導(dǎo)率 0.013-0.03W/(m·K)

氣凝膠，又稱為干凝膠、固態(tài)煙、藍(lán)煙。凝膠脫去大部分溶劑，使液體比固體少得多，或凝膠中充滿的介質(zhì)是氣體，外表呈固體狀，這就是氣凝膠。

常見(jiàn)氣凝膠為硅氣凝膠。目前最輕的氣凝膠僅有0.16mg/cm3，比空氣密度略低，世界最輕的固體。

十四、真空絕熱板（Vacuum Insulation Panel）

導(dǎo)熱系數(shù) 0.003W/(m·K)左右

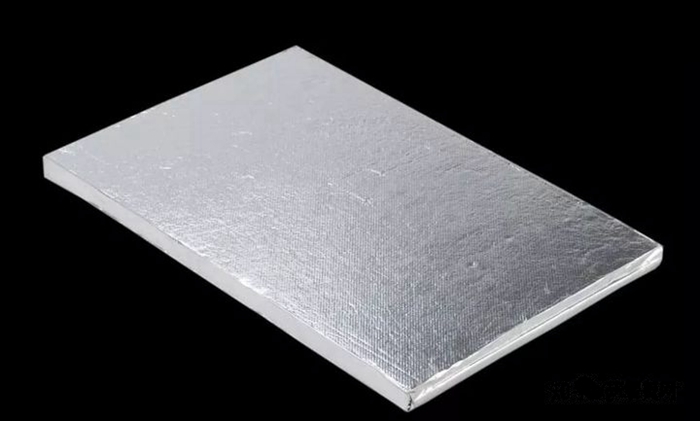

真空絕熱板（VIP板）是真空保溫材料中的一種，是由填充芯材與真空保護(hù)表層復(fù)合而成。是目前世界上最先進(jìn)的高效保溫材料。

VIP主要用于保溫絕熱，如家用冰箱、游艇冰箱、迷你冰箱、車(chē)載冰箱、深冷冰柜、電熱水器、自動(dòng)販賣(mài)機(jī)、冷凍箱、冷藏集裝箱、建筑墻體保溫和LNG儲(chǔ)運(yùn)等。

第三章 有機(jī)類材料

模塑聚苯乙烯

擠塑聚苯板

聚氨酯

酚醛

橡塑海綿

復(fù)合保溫砂漿

優(yōu)點(diǎn)：重量輕、可加工性好、致密性高、保溫隔熱效果好。

缺點(diǎn)：易燃燒、工程成本較高，難以循環(huán)再利用。

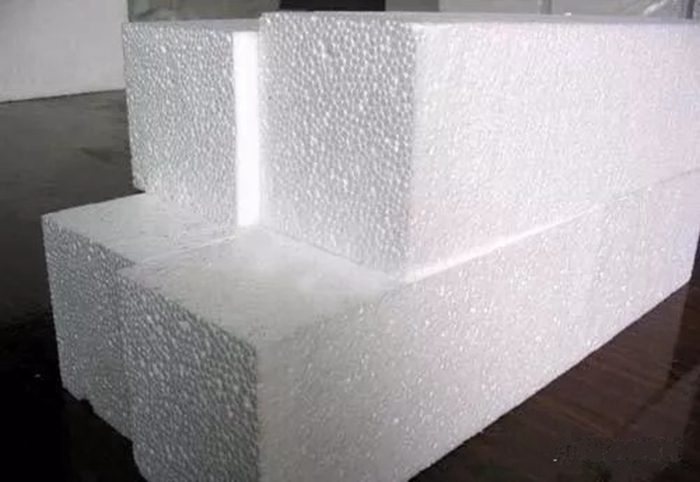

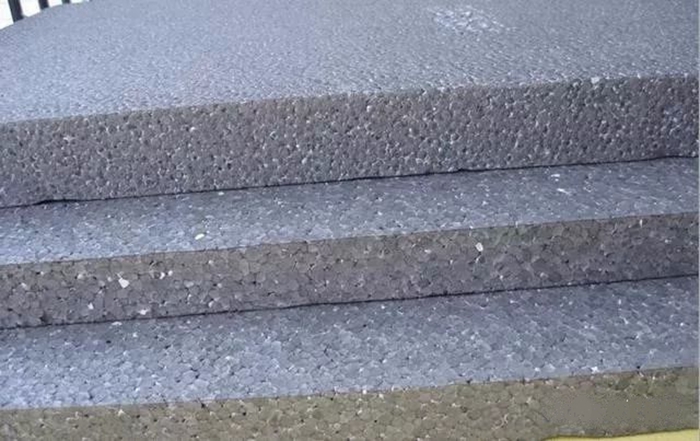

一、模塑聚苯乙烯（EPS）

密度 15-50kg/m3

導(dǎo)熱系數(shù) 0.030-0.045W/(m·K)

使用溫度＜70℃

由含有發(fā)泡劑的可發(fā)性聚苯乙烯珠粒，在模具中加熱成型的硬質(zhì)閉孔結(jié)構(gòu)的泡沫塑料。

石墨聚苯板（SEPS）在原來(lái)基礎(chǔ)上加入石墨，導(dǎo)熱系數(shù)更低，防火性能更好。

真金板運(yùn)用了高分子防火隔離分倉(cāng)顆粒技術(shù)，提高了防火等級(jí)，其他性能基本相同。

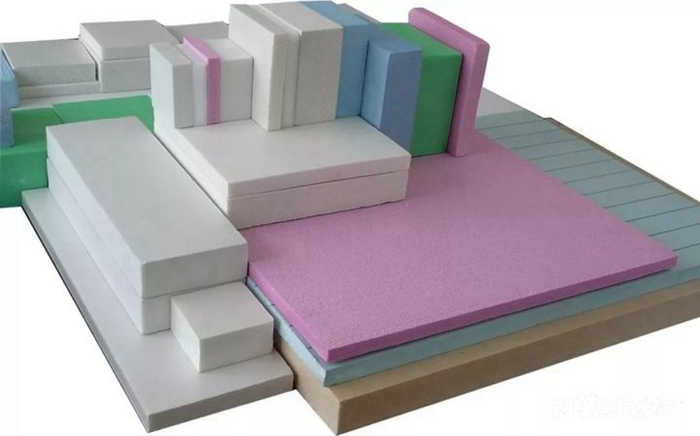

二、擠塑聚苯乙烯（XPS）

導(dǎo)熱系數(shù) 0.026-0.035W/(m·K)

強(qiáng)度系數(shù) 150-1000kpa

吸水率 ＜1%

密度 15-50kg/m3

它是由聚苯乙烯樹(shù)脂及其它添加劑經(jīng)擠壓過(guò)程制造出的擁有連續(xù)均勻表層及閉孔式蜂窩結(jié)構(gòu)的板材。

建筑物屋面保溫、鋼結(jié)構(gòu)屋面、建筑物墻體保溫、建筑物地面保濕、廣場(chǎng)地面、地面凍脹控制、中央空調(diào)通風(fēng)管道、機(jī)場(chǎng)跑道隔熱層、高速鐵路路基等。

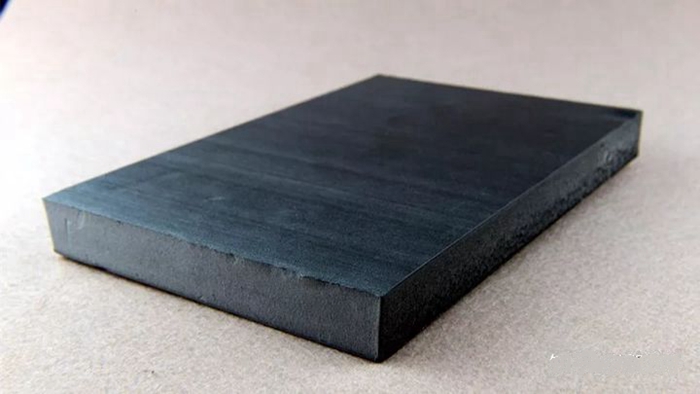

石墨擠塑板在原來(lái)擠塑板的基礎(chǔ)上增加了石墨，可以有效降低導(dǎo)熱系數(shù)和增強(qiáng)防火性。

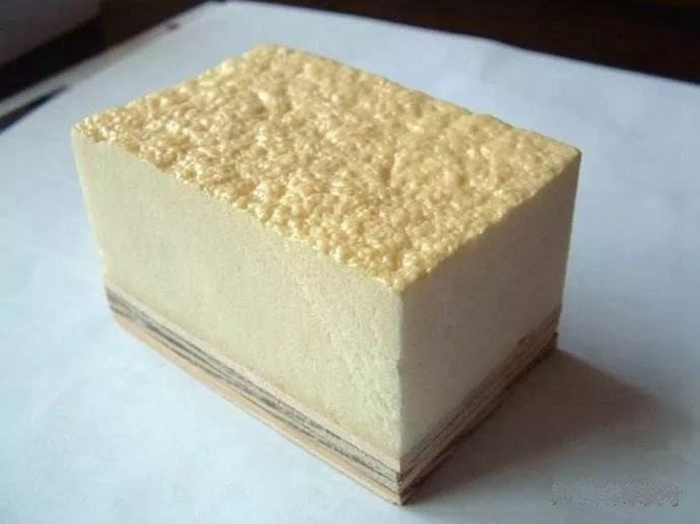

三、聚氨酯（PU）

密度為 35～40kg/m3 時(shí)

導(dǎo)熱系數(shù) 0.018-0.024W/(m·K)

抗壓強(qiáng)度 200-300KPA

大分子主鏈中含有氨基甲酸酯基的聚合物稱為聚氨基甲酸酯。聚氨酯分為聚酯型聚氨酯和聚醚型聚氨酯兩類。

硬質(zhì)聚氨酯保溫大板材可廣泛用于彩鋼夾芯板、中央空調(diào)、建筑墻體材料、冷庫(kù)、冷藏室、保溫箱、化工罐體等領(lǐng)域。

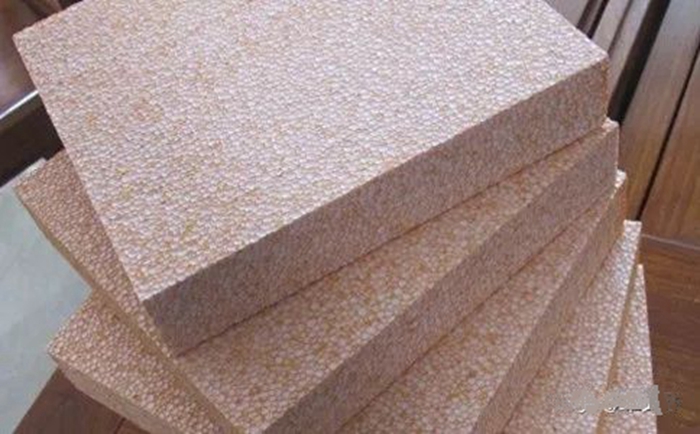

四、酚醛（Phenolic Foam）

導(dǎo)熱系數(shù) 0.023-0.030W/(m·k)

容重 30-80Kg/m3

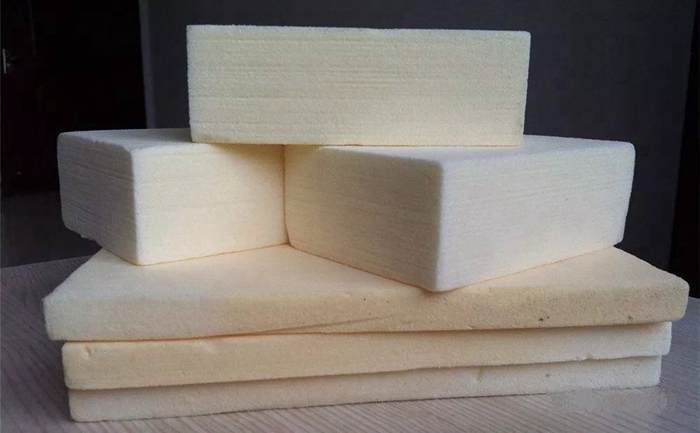

酚醛是苯酚和甲醛的發(fā)泡物。改性產(chǎn)品以復(fù)合改性酚醛板較為普遍，在酚醛板表面復(fù)合界面劑或網(wǎng)格布砂漿。

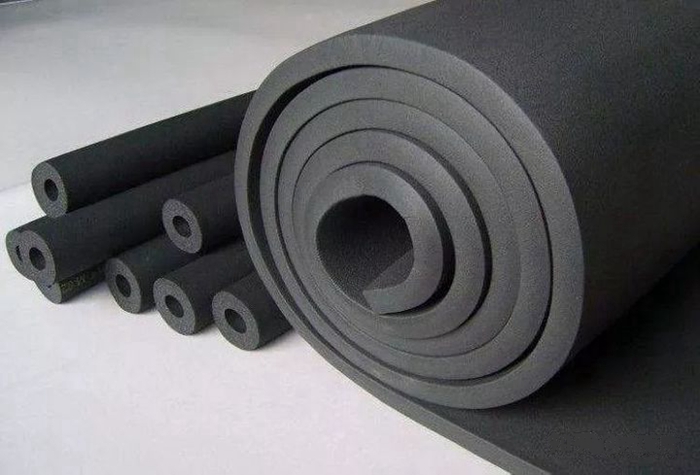

五、海綿橡膠（Rubber）

海綿狀多孔結(jié)構(gòu)的硫化橡膠。有開(kāi)孔、閉孔、混合孔和微孔之分。可制成軟橡膠或硬橡膠制品。

廣泛地應(yīng)用于密封、減震、消音、絕熱、服裝、制鞋、家電、印染、健身器材和離子交換等許多方面。

六、保溫砂漿

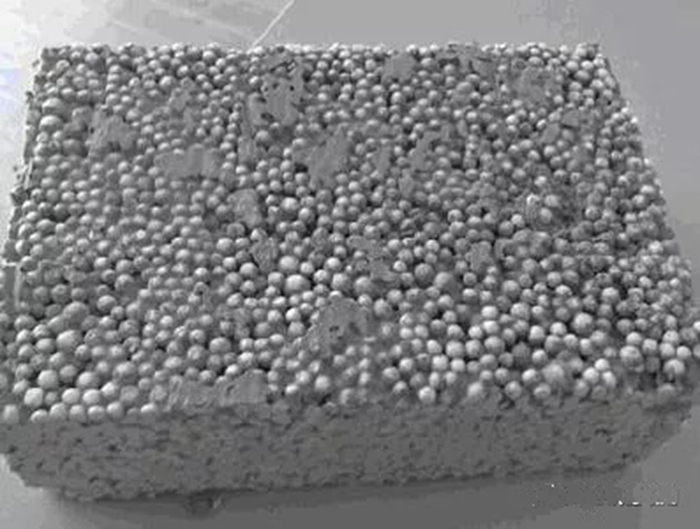

保溫砂漿是以各種輕質(zhì)材料為骨料，以水泥為膠凝料，摻和一些改性添加劑，經(jīng)攪拌混合而制成的一種預(yù)拌干粉砂漿。

保溫砂漿主要分兩種：1、無(wú)機(jī)保溫砂漿（?；⒅榉阑鸨厣皾{、復(fù)合硅酸鋁保溫砂漿、珍珠巖保溫砂漿等）。2、有機(jī)保溫砂漿（聚苯顆粒保溫砂漿等）。
